近些年，國產MPU彎道超車越來越給力，芯片國產化，不再純依賴進口，產品平臺選型自主可控，未來國產化的主芯片平臺產品將進一步蓬勃發展。為滿足客戶對入門級、低成本、高性能的國產需求，米爾電子推出國產入門級性價比T113核心板。這款國產核心板怎么樣，到底有什么優勢呢？

目前市場上，入門級MPU市場主要集中在Cortex-A7/A35,少量CortexA8、CortexA9。米爾公司涉及入門的平臺NXP i.MX6UL/6ULL、ST的STM32MP135/157/131、TI的AM335X/437X等，國產入門級的代表為全志T113,滿足工業、交通、能源、醫療、AIOT等場景的高可靠性方案，其性能和價格都很突出，零售僅售79元。

米爾基于全志T113核心板到底有什么優勢

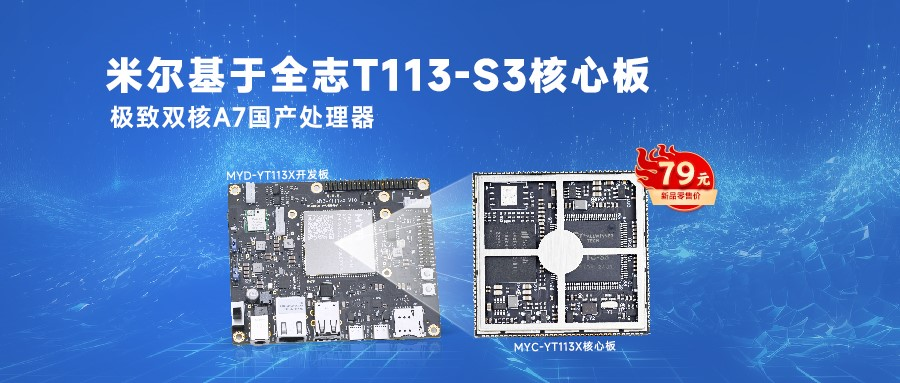

MYC-YT113國產核心板及開發板

• SOM：

• 全志T113處理器；郵票孔+LGA連接，焊接簡便，載板可用2/4層PCB

• 140pin+50pin，信號齊全；37*39mm，體積��；

• 工業級、寬溫級；

• 支持Linux 5.10，Ubuntu18.04，Tina系統（預發布）

• 十年以上供貨

• 性能：

• Dual-core ARM Cortex-A7（1.2GHZ）；128M/256M/512M/1G DDR3

• Single-core HiFi4 DSP；H.265/H.264 1080P@60FPS 視頻解碼

• 接口：

• Video IN：Parallel CSI、CVBS IN

• Video OUT：MIPI-DSI/RGB/2*LVDS/CVBS OUT  1080P 60fps

• 2*USB2.0，1*GMAC，2*SPI，6*UART，2*CAN

單5V供電，便利、安全

米爾基于全志T113核心板內部轉換成各種電壓等級、并且完成各電平時序設定。很好地簡化了用戶電路設計，保證模塊安全、穩定。

米爾基于全志T113核心板-簡化為單5V供電

優秀的產品設計：

米爾基于全志T113核心板，尺寸精巧，節省客戶單板空間、設計靈活度更高；帶屏蔽罩設計，便于批量生產、貼片效率高、質量穩定。屏蔽強電磁環境干擾。更適合充電樁、PCS等電力電子產品的苛刻需求。支持客制化LOGO，體現客戶品牌價值。

米爾基于全志T113核心板

高可靠性：

米爾基于全志T113核心板詳細的設計驗證：所有信號完整性測試、系統和應用功能測試、性能測試和老化測試。獲得認證報告：SGS的CE認證報告、ROH報告，支持100%國產物料。

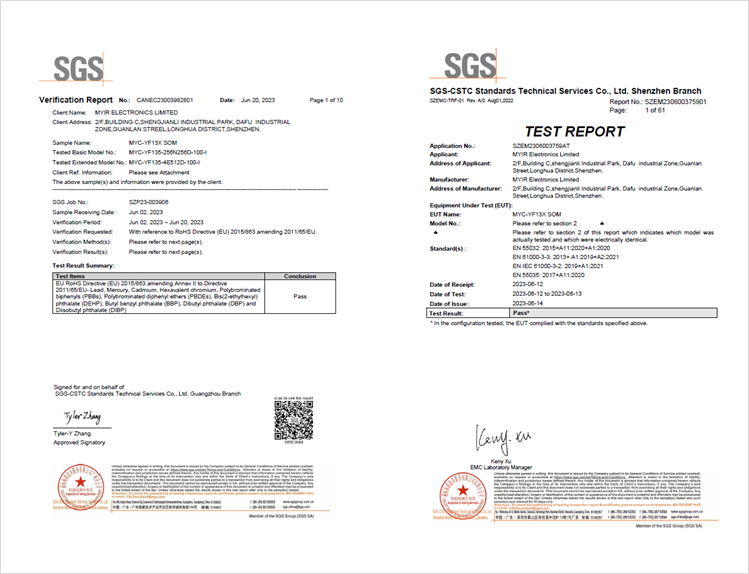

米爾基于全志T113核心板-相關認證報告

米爾開發資料豐富

• 多種系統固件、完整的源碼和工具
• 完善的快速入門手冊、產品手冊、硬件設計指南、demo底板原理圖、器件資料、SDK說明、系統評估指南、軟件開發指南。

自有生產基地，生產管控嚴苛

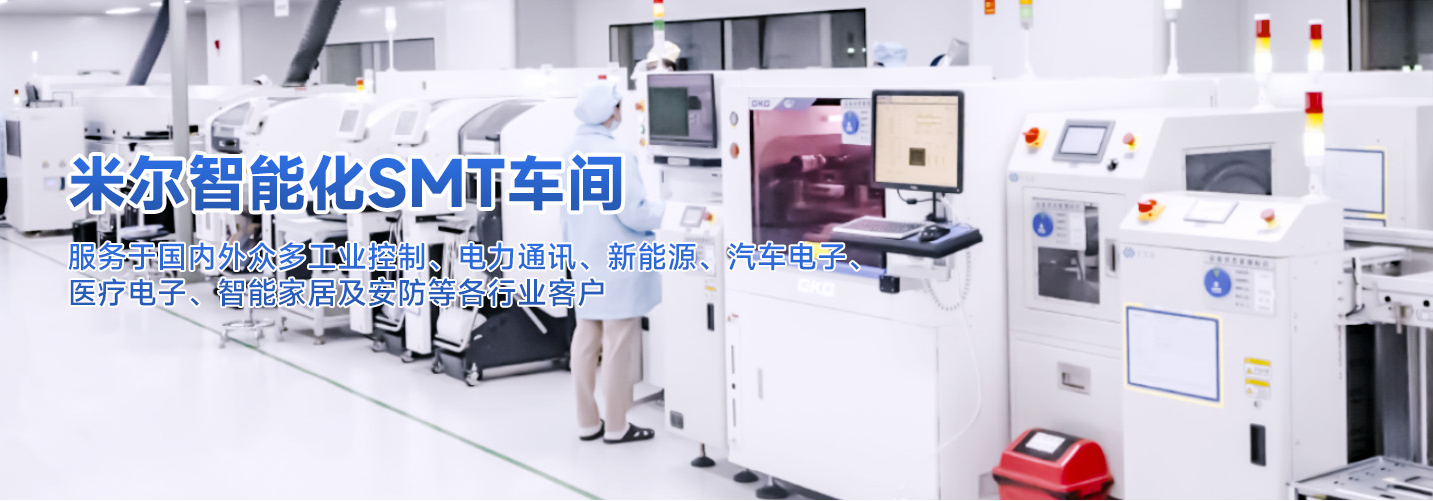

米爾全資組建3000平米的SMT智慧工廠，進行嚴苛的品質管控，有效保證產品的交期和質量，配備10萬級無塵車間，搭建智能化的SMT加工生產線、專業的插件線、DIP流水線，貼片能力達到日產量1400余萬點。

應用成本更低

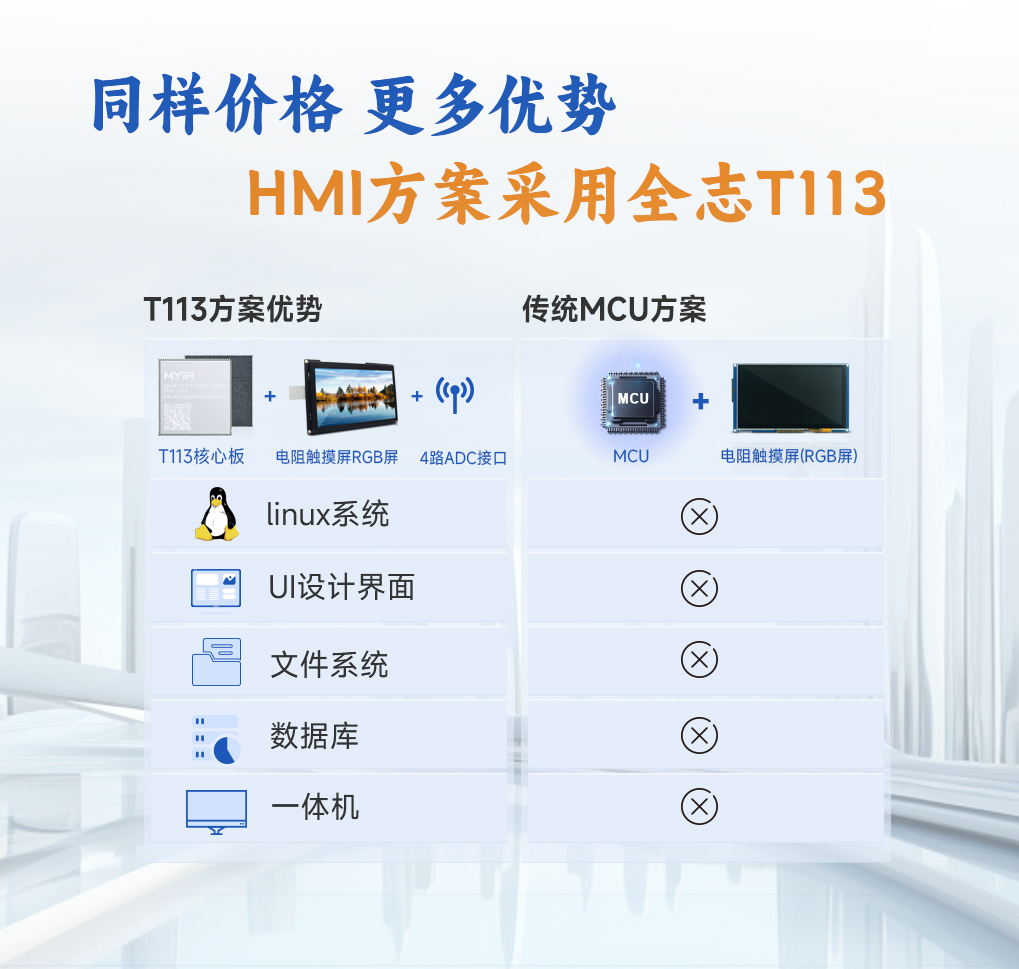

米爾基于全志T113核心板，可廣泛應用電力、商業顯示、智能家居、工業控制、醫療器械等場景。以入門級HMI方案為例，目前市場多以MCU+RGB屏+電阻觸摸屏構成，T113方案相對MCU方案帶來很多優勢：

1、支持linux系統：多進程、多任務，方便更新應用。

2、界面更豐富：支持Qt桌面應用、web界面。界面編程自由度、豐富度都高很多。

3、支持文件系統，方便實現多種格式本地數據存儲。

4、支持數據庫，數據管理更方便、安全。

5、實現一體機功能，價值更高：實現數據采集、分析、呈現、存儲一體化。

6、T113方案替代MCU方案成本浮動很�。�

• 具備RGB屏接口，可以使用相同的顯示屏；
• 具備4路ADC接口，可以使用相同的電阻觸摸屏；
• 低成本的T113-S3/4，價格與MCU相近。
