標題: 大功率50Ω高頻引線式射頻電阻
一、產品用途及特點

1.1產品用途：在微帶電路中做功率分配器、隔離、平衡、終端負載。

1.2產品特點：具有體積小、功率大、頻率特性好、性能穩定、精度高、安裝工藝簡單。

二、產品參數（可定制）

型號:RFG101C50021
功率:100W
阻值:50Ω
阻值精度:2%
工作頻率:3GHZ
工作溫度:-55℃-+125℃
溫度系數:≤±150PPM/℃
駐波比:1：1.2
引線長度:6mm
基板材料：BeO
規格：20*6*3.7
注）：產品參數可根據要求定制，詳情請與我們的工作人員聯系�。。。�！

三、產品安裝方法及試驗

安裝方法：將電阻器用螺釘固定在金屬試驗架上，引出端焊在敷銅板上，電阻器主體與敷銅板之間距離不小于1mm。

產品安裝試驗要點及檢測

可焊性

2.1試驗方法：焊槽溫度為235℃±2℃，浸漬時間5S~10S，引出端浸漬度深度距電阻體1mm±0.5mm。

2.2試驗后檢測：電阻器引出端被浸漬的表面部分應有95%的面積覆蓋上一層連續、均勻、光滑、明亮的錫焊。

引出端強度

2.3試驗條件：A.沿電阻器引出端水平方向緩慢施加10N拉力，持續5S~10S。

2.4試驗后檢測：電阻器引出端應無機械損傷、松動和脫落。

電老化

安裝方法：用螺釘，加一個彈簧墊圈將電阻器固定在鋁制散熱器上，電阻器與散熱器之間要求接觸良好（涂敷導熱硅脂）；將引出端焊在敷銅板上，電阻器主體與敷銅板之間距離不小于1mm。

2.5試驗前測量阻值。

2.6試驗條件：直流或交流有效值按額定功率施加。

2.7試驗溫度：25℃±5℃。

2.8加電方式：試驗期間施加連續的額定工作電壓。通電期間電壓應穩定在規定值的±5%以內。為了保證電阻的功率降額，如果機箱內溫度超過70℃，應加風扇冷卻。

2.9試驗后測量：電阻器在25℃±3℃下穩定2h~4h后，電阻器應無機械損傷，電阻值變化不超過±5%。

四、安裝提示與降功耗曲線圖

3.1產品安裝時要求保證產品底面與焊盤（外殼）之間接觸良好，接地良好；

3.2焊接時，使用電烙鐵功率不超過40W；

3.3負載電阻的引出線應保持水平搭線；

3.4在散熱片上涂一層厚度為0.25mm的極薄的導熱硅脂；

3.5可以選擇帶法蘭和不帶法蘭兩種形式；

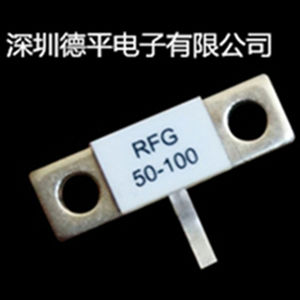

RFG50-100



RFG100-100
